电动试压泵技术规格书中国石油青岛海洋石油工程招标文件
本规格书包括了试压泵 及配套设备的主要技术参数、设计要求、供货范围、技术文件及安装调试、售后服务等方面的内容,此协议书将作为试压泵及配套设备设计制造的依据。
1、本技术协议包括试压泵主体及辅助设备的功能设计、制造、结构、性能、安装和试验等方面的技术要求。
2、设备图纸由卖方设计,其技术性能应保证买方提出的要求。
3、卖方在生产中应确保采用良好的设备、工艺、完整的质量保证体系及相应的试验检验手段。
4、本技术协议所使用的标准和规范与卖方所执行的标准发生矛盾时,按较高标准执行。
5、卖方在合同货物制造中,发生侵犯专利权的行为,其侵权责任与买方无关,应由卖方承担相应的责任,并不得影响买方的利益。
二、主要技术性能参数

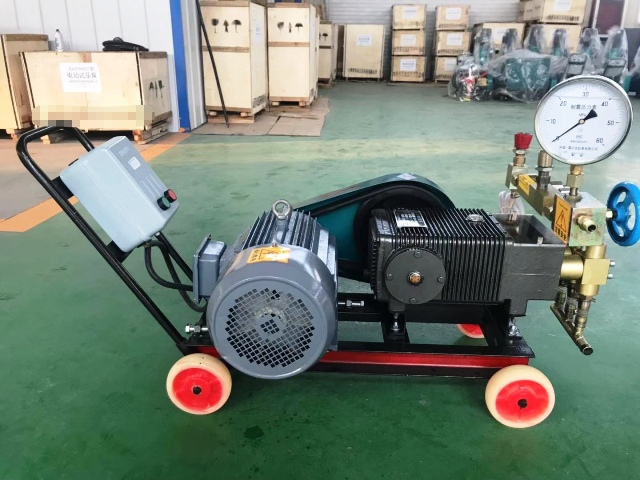

1、电动试压泵型号:3D-SY300/70MPa撬装式,
2、额定压力:70MPa,额定流量300L/h,
3、试压泵电机:380V/7.5KW变频电机(博山讯力、宏泰、金升)
防护等级IP54,F级绝缘
GB1498 电动机、低压电器外壳防护等级
4、变频器:11KW,50HZ 一台(海利普、大连普传、南京欧陆)
5、试压泵材质:不锈钢阀芯、阀座、钢套;
6、试压泵控制系统:带本地手动启停及变频变流量压力自控功能;
7、出口连接端:M22X1.5工作接头,连接一根两头为M22X1.5的内螺纹胶管;
8、手动卸荷阀:厂家标配;
9、安全保护阀:厂家标配;
10、压力自控装置:一套
11、便携式数显记录仪:一套
12、压力传感器:100MPa精度满量程FS0.25级,含10米传感线一支。
13、
14、随机备件: 1套(详见清单)
15:撬体:泵主体及、控制箱、压力表等不得外露,需全部在撬体内,撬体有4个吊点和叉孔便于吊装和叉车叉运
三、操作
该泵在使用前,只需在电接点压力表上设定上限压力值,然后按手动按钮启动试压泵,升压期间可以手动扭动变频器旋钮调节升压速度,当压力达到事先设定的上限目标值时,试压泵会自动停机进入保压状态,可通过压力表实时观察压力变化情况,也可通过记录仪观察压力变化情况的实时保压曲线,记录仪自动记录时间圧力曲线,可以导出电脑打印报表,也可以直连计算机用后台软件实时观察圧力曲线变化情况,当保压时间到可打开试压泵手动泄压阀卸除压力。
四、质量保证
1、卖方应按其质量保证体系文件的规定进行生产、试验和服务。
2、买方有权对合同范围内的设备及其生产材料和工艺进行检查,即设备监造;有权了解其制造进度。
3、卖方保证所提供的设备使用合格优质材料制造,并符合国家标准。
4、设备出厂前进行设备试运转。
五、防腐、涂漆、运输
1、除锈采用喷丸、喷砂sa2.5处理:去掉铸造、锈及异物,清理后表面呈灰色。
2、防腐与着色:漆膜厚度150um防锈漆2道,中间漆2道,面漆2道 (海洋专用油漆,环氧底漆、聚安脂面漆)。
3、易损件、特殊吊具、专业工具等,但单独包装并标明主机名称和安装调试易损件字样。
4、发货时应具有发货清单、生产合格证、安装使用说明书、备件清单等。
六、安装调试、技术及售后服务
1、卖方对技术负责,设计图纸、配套件选择经买方认可。
2、设备制造期间,买方有权派人到卖方进行设备制造监制,卖方应提供相关的技术资料与生产检验大纲,为监制人提供便利。
3、现场试车由卖方组织,买方参加。
4、安装调试阶段,如需卖方技术人员到场现场指导安装调试,食宿、交通等自理。
5、卖方承担以下技术服务:
设备安装指导,按照安装说明书要求检查设备的安装质量;
负责现场指导调试的技术服务;
安装过程中,买方所提供的材料,在设备进场前,卖方负责提供材料的型号、规格、数量等;
在安装、调试和质保期内,非买方原因造成的损坏,卖方负责免费维修、更换。
七、资料交付
1、合同签订后一周内由卖方提供基础资料,设备外形图等。
2、如返回设备资料与实供货设备出现偏差,造成施工返工,返工费由卖方承担。
3、设备发货时卖方应随机提供:
3.1、产品合格证;
3.2、设备使用说明书(含配件手册、电气图)2套;
3.3、设备发货清单、备件清单等。
八、其他
1、其他未尽事宜双方友好协商解决或由买方当地法院裁决。
