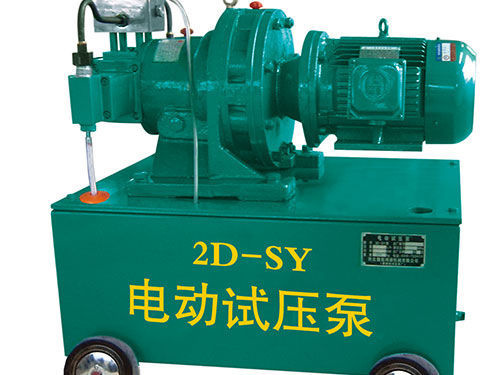

卧式双缸往复电动试压泵示例图

2D-SY120/25MPa型电动试压泵泵的结构为卧式双缸往复电动试压泵，由水箱、机座、主机控制三部分组成， 工作时由皮带付传给变速传动轴承，驱动曲轴使支承体、滑块带动两柱塞作往复运 动，在两级单向阀的作用下，实现吸水、排水、加压，通过控制部分的卸压阀、调压 阀、压力表来调节、显示恒定系统压力，达到测试目的。 该系列泵的结构为卧式双缸往复电动试压泵，由水箱、机座、主机控制三部分组成， 工作时由皮带付传给变速传动轴承，驱动曲轴使支承体、滑块带动两柱塞作往复运 动，在两级单向阀的作用下，实现吸水、排水、加压，通过控制部分的卸压阀、调压 阀、压力表来调节、显示恒定系统压力，达到测试目的。实物图，图片仅供参考具体请以到货实物为准。

电动试压泵型号:2D-SY120/25MPa；
  技术参数：额定压力25MPa，额定流量120L/h；
  试压泵电机：1.5KW普通电机；
  试压泵控制系统：带本地手动启停及远程遥控控制启停功能；
  数显压力表配套传感器：0-25MPa精度为FS0.1%，4-20MA；
  出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹胶管；
  手动卸荷阀：厂家标配；安全保护阀：厂家标配；

  试压泵出口单向阀：进口品牌；
