试压泵计算机控制系统石油机械专用

试压泵计算机控制系统石油机械专用

本设备配有一套高清晰监控系统，含四路高清摄像监控。其中一路监控3D-SY300型电动试压泵，一路监控300MPa承压系统，二路监控被测容器，随时监控到压力试验中的实时状况。设备主体由试压泵计算机控制系统、3D-SY300型电动试压泵及300MPa承压系统三部分组成。其中电动试压泵与300MPa承压系统脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。计算机操作台距离电动试压泵10米，通过电线电缆及数据线与3D-SY300型电动试压泵及300MPa承压系统相连，设备所有外接电线电缆及数据线标配都是10米或据项目现场施工需要调整，CB300-15型电动试压泵距离被测容器15米，通过300MPa承压系统与被测容器相连接。

设备详细组成  表一:

设备详细组成  表二：

具体材料及参数需等勘察现场后给出。

一、设备的使用条件：

1、设备可在甲方不必增加其它设施的情况下可正常安装使用。

2、机动时间：7.5小时x 3班/天x 250天/年=5625小时/年

3、环境温度：-5℃~42℃

4、试验介质: 水

5、设计耐压:60000PSI

6、测试温度：常温

7、压力测量精度：0.5级压力传感器

8、电源：AC380/220V,50Hz

9、最大耗气量：0.5NM3/MIN

10、压缩空气过滤精度0.5μm；常压露点≤5度

11、海拔高度：≤1500米；

12、相对空气湿度要求：≤70-90%；

 二、设备配置部分描述

设备概述：本设备根据甲方技术要求非标制作：

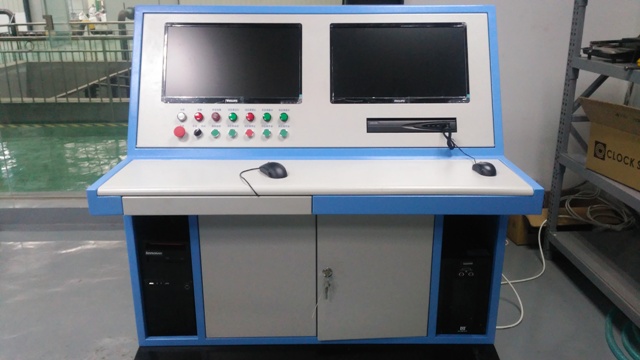

计算机控制系统

计算机操作台、工控电脑主机、显示器、打印机、UPS电源、试压泵控制系统、设备配电系统、计算机控制试压控制软件软件界面及控制内容有甲方提出要求，乙方完成功能。

并提供日后升级服务。（本设备先应用本公司水压爆破试验机通用软件，待甲方能提出最终的软件修改要求为止，期限为设备使用起三个月）

 系统控制软件操作界面说明：

本系统内置本公司自主研发的专用控制软件，操作界面人性化，软件性能成熟稳定无缺陷，可以任意设定试验项目、压力值、保压时间等各种试验参数。完善的人机交互界面，制定试压方案后会通过弹出窗口的形式引导操作员完成实验。通过对话框上“确定”，“取消”按钮对相对危险（例如爆破实验）的试验项目，让程序员进行确认，确定实验的准确与安全。软件可根据用户技术要求更改功能，可按照用户自定义界面及功能编制，以双方最终沟通需方认可的界面为准。

系统控制软件的使用者有各自的帐户和密码。此功能非WINDOWS的系统的登陆权限密码。在微机控制软件中可以设置使用者各自的用户名和密码。该密码机制有助于防止未经授权的操作员进入系统或进行与其权限不符合的操作和参数设置。软件使用者密码只有在系统授权的情况下由操作人员进行修改。
