东风思凯达电动试压泵系列3D-SY7.5KW型说明书

东风思凯达电动试压泵系列3D-SY7.5KW型说明书

3D-SY7.5型系列三缸电动试压泵(以下简称泵)，具有体积小、结构紧凑、压力平稳、效率高、便于移动。最适宜于高压大型压力容器、高压胶管、油田管件、气瓶等,批量产品作水压、密封、强度和爆破试验。试验压力可任意调节。试验介质为清水、乳化液、或运动粘度不超过45mm²/s油品。

一、电动试压泵概述

二、基本参数

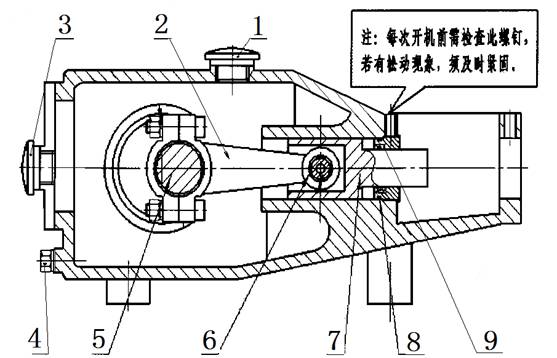

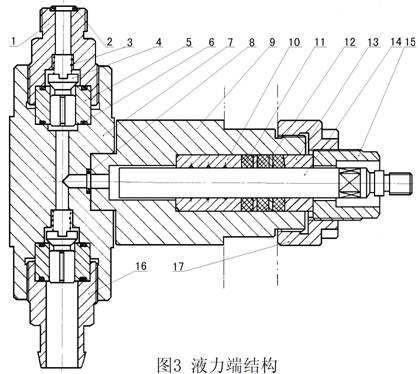

1、排出接头

2、O形圈13×1.9

3、弹簧0.7×10×15

（0.8×12×17）

4、吸入、排出阀

5、阀套

6、O形圈22×2.4

（26×2.4）

7、进出口

8、O形圈11×1.9

     （20×2.4）

9、水缸体

10、密封套筒

11、密封填料

12、垫圈

13、导向套

14、柱塞

15、压紧螺套

16、吸入接头

17、锁紧螺母

液力总程（图3）主要由阀组、柱塞副水缸体等组成，在柱塞的作用

下,试验介质通过吸入、排出阀，形成高压液体排出。

在泵头的上端装有安全溢流阀，用于泵的安全保护。在出厂前已经调定，用户不要随意调节。

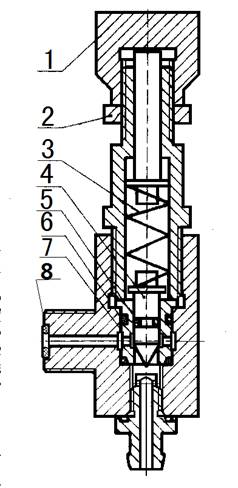

1、调压手轮

2、锁紧螺母

3、弹簧3.5×16×52

4、阀芯

5、O形圈10×1.9

6、O形圈20×2.4

7、阀座

8、O形圈13×1.9

图4 调压溢流阀结构图

泵头的右端设置有调压溢流阀（图4），用于调节泵的输出压力及恒定系统压力。

泵头的左端设置有保压阀（图5），当试验件达到试验压力值后停

机,该阀自动将试验回路与泵截断进行保压。

    保压阀上端装有压力表，以示试验压力。保压阀前端设置有泄压阀在

保压试验结束后卸除回路压力，或因误

操作，压力升过规定值，可打开泄压阀

手柄卸除部分压力，用点动开关升止规

定值。

泵的起动运转，利用电磁起动器进行

操作。设置有起动和停止按钮，如（图6）

为了便于在升压的最后阶段，能够确保

达到试验压力的准确值，试验最后采用

点动升压。

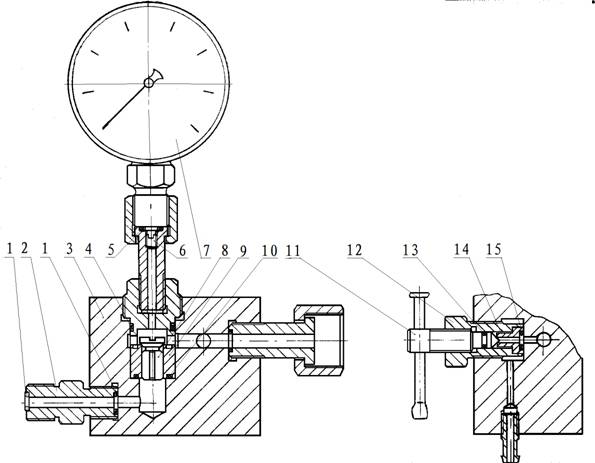

1、O形圈13×1.9  2、排出口接头  3、保压阀体  4、O形圈26×2.4

 5、O形圈13×1.9     6、阻尼螺柱     7、压力表     8、保压阀

 9、保压阀座   10、O形圈22×2.4  11、卸压塞针  12、卸压阀套

 13、O形圈9×1.9       14、卸压阀座        15、O形圈9×1.9

                  图5保压阀缷压阀结构

    四、使用方法

㈠准备工作

1．新泵在出厂时,为了便于包装,手推柄固定在泵头上第一次使用时先安装好手推柄。

2、安装好压力表，表盘向操作者方向，利于观察。

3、安装好电源线路。检查电路的绝缘及安全情况,并可靠接地。

4、配备一清洁的水箱，保证有足够的水源供应。将过滤网及吸水管与

泵吸入口连接起来，放入水箱内。

5、使用前应检查曲轴箱内润滑油油面高度，使其保持在油标的油线上。

润滑油加注AN46号机械油.

6、检查试验介质清洁与否，切忌：使用含泥沙污水，以免堵塞管路磨坏柱塞，使各系统阀关闭不严造成故障。

7、检查各连接部位和压紧螺塞是否紧固。

㈡、起动运转

1、起动电动机，检查空车运转是否正常(切记避免泵无水运转)，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。

2、用高压管将被试容器与泵的排出口连接起来，大型压力容器（容积>10L～20L），在试验前先用试验介质灌满，小型压力容器,为了利于保压，最好在试验回路中配置一个足够容量的(不小于4L)蓄能容器。如（图7）。

3、 逆时针打开溢流阀手柄，让其处于开启状态，起动电动机，泵开始正常工作，被试容器进行充水，充满水后，

压力徐徐上升，此时缓慢顺时针拧紧溢流阀手柄，直止达到所要求的试验压力，稳定后锁紧溢流阀手柄。停机保压到要求时间。以后再进行相同压力的试验，无须再调定溢流阀压力。

4、按被试容器的试验要求检查验收。试验完毕后，打开泄压阀卸除

回路压力。

㈢、在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、泵在升压过程中，若压力表指针摆动过大，说明连接管路直

径过细，或被试件容积太小，应配备足够容量的压力容器。

3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。

4、泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45ºC。

6、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况下继续工作。

7、要经常观察柱塞的密封情况，如发现有严重滴漏现象，要随时调整，但不允许调的过紧。

8、在环境温度0ºC以下使用时，应考虑采取防冻错施。

五、可能发生故障及解决方法

六、维护保养

1、每次开机前，应检查曲轴箱润滑油油位，润滑油，通常选用：夏季AN46号，冬季AN32号。新泵第一次使用应在40小时内换油，以后每200小时（或每年）换油一次。同时应清洗曲轴箱。

2、水箱在加水前必需清洗干净，应选择不含泥沙的清水。作为试验 介质。

3、在使用过程中，要经常检查泵的各连接部位及紧固件是否松动，和渗漏，应及时调节紧固。

4、泵在冰点以下环境内使用，应考虑防冻处理。使用完毕后，应充分排尽泵内存水。

5、在较长时期停止工作时，将水排净，从吸入口吸灌些防锈油。电动试压泵装箱单

产品型号 3D-SY 1150/15                          产品编号    20012
